FlySpy, ein 2.4GHz Scanner

der 2.4GHz Messsensor - Ubertooth One

Inhalt:
1. Grundlagen der 2.4 GHZ Übertragungstechnik
1.1. ISM Band
1.2. 2.4GHz Modellflugsysteme
1.3. WLAN
1.4. Bluetooth
2. Ubertooth-One
3. Links

1. Grundlagen der 2.4 GHZ Übertragungstechnik

1.1. ISM Band

Das lizenzfreie ISM-Band (Industrial, Scientific and Medical Band), durch den [ETSI EN 300 328] Standard definiert. Hierin wird das nutzbare Frequenzband ist hierin auf 2,4 GHz to 2,4835 GHz begrenzt.

1.2. 2.4GHz Modellflugsysteme

Alle Hersteller für 2.4GHz Modellflugsysteme müssen sich an den Standard der [IEEE-802.11]-Familie halten, wie auch alle Hersteller anderer System die diese Norm nutzen. Das sind z.B. WLAN (siehe weiter unten), Bluetooth, Babyphones, Schnurlostelefone, ... (auch Mikrowellenherde strahlen in dieser Frequenz)). Das lizenzfreie nutzbare Frequenzband liegt bei 2,400 bis 2,4835 GHz

1.3. WLAN

Auch alle WLAN Geräte nutzen den [ETSI EN 300 328] Standard. Der Frequenzbereich für [WLAN] im 2,4-GHz-Band ist in 14 Kanäle aufgeteilt.

Obwohl der Kanalabstand (außer bei Kanal 14) 5 MHz beträgt, benötigt eine Funkverbindung eine Bandbreite von 20 MHz (b-Standard 22 MHz). Um Störungen zu vermeiden, müssen räumlich überlappende Funkzellen nichtüberlappende Frequenzbereiche wählen, nach obigem Schema einen Abstand von mindestens vier Kanalnummern haben. Für überlappende Funkzellen werden daher bevorzugt die Kanalkombinationen 1, 5, 9, 13 (in den USA 1, 6, 11) verwendet.

Aufgrund der geringen Frequenzbreite der FCC werden US-Karten auch als „World“-Karten bezeichnet. Dies soll unterstreichen, dass sie in den meisten Ländern eingesetzt werden dürfen.

Zu berücksichtigen ist, dass die WLAN-Kanäle 9 und 10 nahe am Spitzenwert der Leckfrequenz haushaltsüblicher Mikrowellenherde (2,455 GHz) liegen und dadurch eine Störung dieser Kanäle möglich ist.

1.4. Bluetooth

Bluetooth sendet als Short Range Devices (SRD) in einem lizenzfreien ISM-Band (Industrial, Scientific and Medical Band) zwischen 2,402 GHz und 2,480 GHz.

2. Ubertooth-One

Das Ubertooth One ist eigentlich eine Bluetooth Entwicklungsumgebung basierend auf einer Open Source Hardware. Es bietet im Monitoring-Mode eine Möglichkeit zum Freqeunzscanning. Aufgrund des des Anwendungsgebietes Bluetooth, ist der scanbare Frequenzbereich auf 2,402 GHz bis 2,480 GHz begrenzt, was ein Scan-Result von 79 1MHz Kanäle ergibt.

Diese 79 Kanäle 1MHz werden circa alle 15ms gescannt und mit der jeweiligen Signalstärke in dBM ausgegeben. Die Werte der Signalstärke liegen bei 0 - -110dBm.

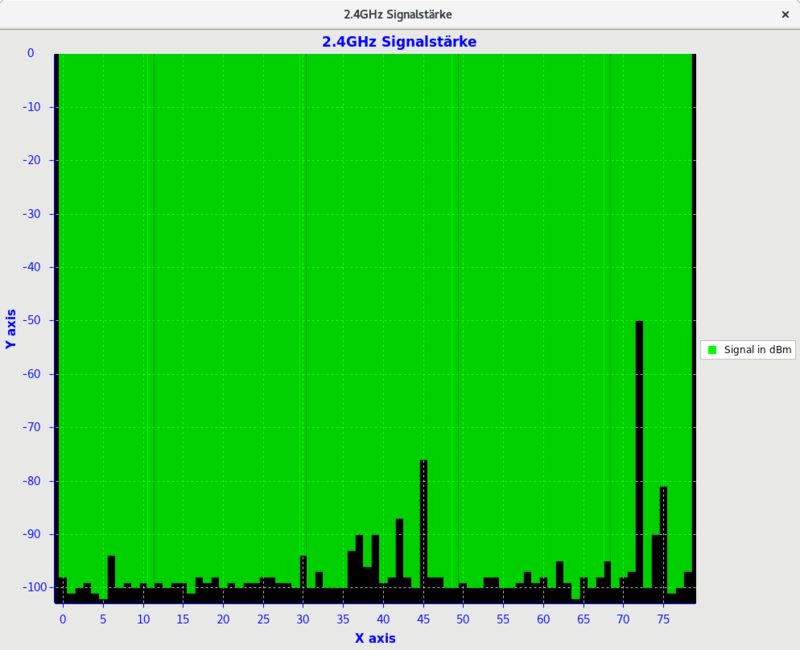

Hier eine Ansicht eines Spektrum-Scans :

Aus unserer Sicht schränkt die geringe eingeschränkte Sicht auf das Spektrum die qualitative Beurteilung nicht wesentlich ein.

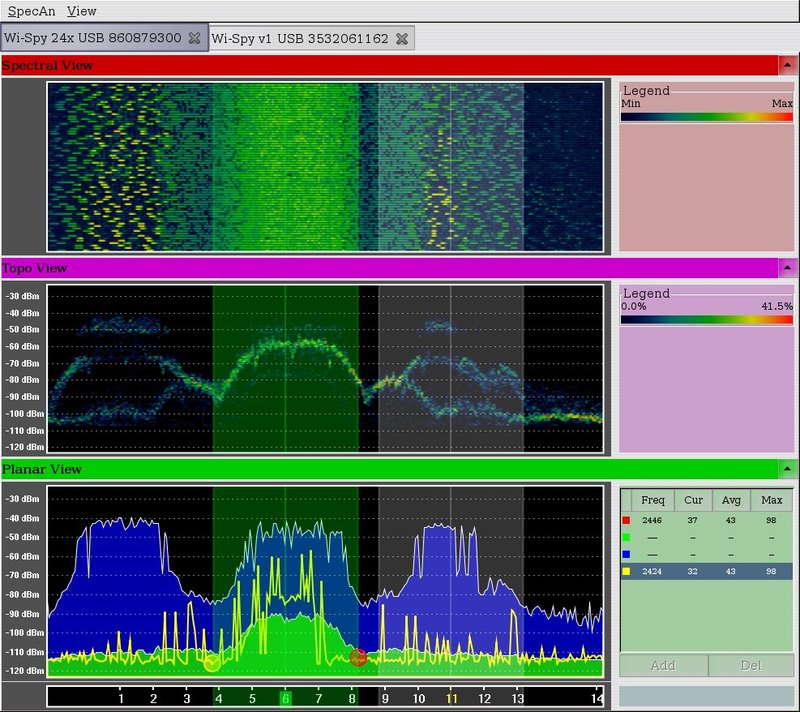

Die Scanner-Funktionalität wird in den Spectrum-Tools von [kismetwireless] in einem 2.4GHz Spectrometer sehr schön gezeigt.

Die Entwicklung der FlySpy-Software basiert auf den Open Source Quellcode von [kismetwireless].
